Raspberry PiとNode-redで、IKEAのスマート電球を操作する

はじめに
用意するもの
設定方法
関連記事

はじめに

うちはIKEAのスマート電球を使って、キッチンの照明をスマホやAlexaで操作できるようにしています。ただ、IKEAのスマート電球を使う時には、イケアのアプリを起動して、スマートリモコンを操作する時には、スマートリモコンのアプリを起動して、、、と個別のアプリを使う必要がありました💦

家の中にいろいろなスマート家電が増えてくると、メーカが違うと連携して操作できないってことが多いと思います。そこで今回は、IKEAのスマート電球をNode-redから操作できるようにしてみたので、ご紹介します。Node-redで集中管理できるようにすれば、他メーカの機器と連動して動作するなんてこともできます‼️

なお、TRADFRI Gatewayにスマート電球がペアリングされている前提で記載しますので、まだの人は説明書などを読んで設定しておいて下さいね。

用意するもの

①Raspberry PI

まずは、今回のZigbee HubのメインとなるRaspberry Piが必要です。今回は、最近新しく買ったRaspberry Pi 4Bを使います。性能は必要ないので、Raspberry Pi Zeroでも大丈夫です。

【国内正規代理店品】Raspberry Pi4 ModelB 4GB ラズベリーパイ4 技適対応品【RS・OKdo版】

Raspberry Pi 4 4G Model B 技適完全対応品で、基板・パッケージに技適マーク入りです。（工事設計認証番号：007-AH0184） Raspberry Pi 4 は、エントリレベルの PC と同等の電力を供給するアップグレードされたプロセッサで、パフォーマンスが向上しています。より複雑なプロセスを...

②TRADFRI電球・リモコン・Gatewayセット

私が購入したのは、TRADFRIの電球×２個、リモコン、Gatewayがセットになったものです。

商品一覧

イケアの家具でインテリアを北欧スタイルにコーディネートしませんか？ダイニングテーブルやソファーなどの家具から食器やアウトドア用品まで幅広く取り揃えています。新商品も多数ご用意しております。世界中にファンを持つ北欧スウェーデン発『イケア』の商品一覧は、低価格ながら品質の良い素材を使い、機能的に設計されています。【組み立て...

用意するものは、この２点（４点）だけです。

設定方法

必要なものが揃ったら、さっそく設定していきます。

Node-redのインストール

ここからは、Raspberry PiにNode-redをインストールしていきます。なお、Raspberry PiへのRaspberry Pi OS(旧Raspbian）のインストール手順は、あちこちに情報があるので省略します。今回は、Raspberry Pi OS (32-bit) with desktopの2020-05-27を利用しました。

①Node-redのインストール

N1ode-redのインストールは簡単で、「bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)」のコマンドを実行するだけです。これで必要なモジュールとNode-redがダウンロードされインストールされます。インストールには、大体10分ぐらいかかるので、トイレ休憩にしましょう🚻

pi@raspberrypi:~ $ bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)

Are you really sure you want to do this ? [y/N] ? y  <--yを入力

Would you like to install the Pi-specific nodes ? [y/N] ? y  <--yを入力

Running Node-RED install for user pi at /home/pi on raspbian

This can take 20-30 minutes on the slower Pi versions - please wait.

  Stop Node-RED                       ✔
  Remove old version of Node-RED      ✔
  Remove old version of Node.js       ✔
  Install Node.js LTS                 ✔   Node v12.18.3   Npm 6.14.7
  Clean npm cache                     ✔
  Install Node-RED core               ✔   1.1.2
  Move global nodes to local          -
  Install extra Pi nodes              ✔
  Npm rebuild existing nodes          -
  Add shortcut commands               ✔
  Update systemd script               ✔


Any errors will be logged to   /var/log/nodered-install.log
All done.
  You can now start Node-RED with the command  node-red-start
  or using the icon under   Menu / Programming / Node-RED
  Then point your browser to localhost:1880 or http://{your_pi_ip-address}:1880

Started  2020年  7月 24日 金曜日 16:33:58 JST  -  Finished  2020年  7月 24日 金曜日 16:45:08 JST

pi@raspberrypi:~ $ bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)

Are you really sure you want to do this ? [y/N] ? y <--yを入力

Would you like to install the Pi-specific nodes ? [y/N] ? y <--yを入力

Running Node-RED install for user pi at /home/pi on raspbian

This can take 20-30 minutes on the slower Pi versions - please wait.

Stop Node-RED ✔

Remove old version of Node-RED ✔

Remove old version of Node.js ✔

Install Node.js LTS ✔ Node v12.18.3 Npm 6.14.7

Clean npm cache ✔

Install Node-RED core ✔ 1.1.2

Move global nodes to local -

Install extra Pi nodes ✔

Npm rebuild existing nodes -

Add shortcut commands ✔

Update systemd script ✔

Any errors will be logged to /var/log/nodered-install.log

All done.

You can now start Node-RED with the command node-red-start

or using the icon under Menu / Programming / Node-RED

Then point your browser to localhost:1880 or http://{your_pi_ip-address}:1880

Started 2020年 7月 24日金曜日 16:33:58 JST - Finished 2020年 7月 24日金曜日 16:45:08 JST

②自動起動の設定

インストールが完了したら、Raspberry Piの起動時にNode-redが自動起動するように、Systemdに登録しておきます。

pi@raspberrypi:~ $ sudo systemctl enable nodered.service
Created symlink /etc/systemd/system/multi-user.target.wants/nodered.service → /lib/systemd/system/nodered.service.

1 2	pi@raspberrypi:~ $ sudo systemctl enable nodered.service Created symlink /etc/systemd/system/multi-user.target.wants/nodered.service → /lib/systemd/system/nodered.service.

③Node-redの起動

それでは、Node-redを起動しましょう。

pi@raspberrypi:~ $ sudo systemctl start nodered.service
pi@raspberrypi:~ $

1 2	pi@raspberrypi:~ $ sudo systemctl start nodered.service pi@raspberrypi:~ $

④Node-redの確認

次に「http://<Raspberry PiのIPアドレス>:1880/」にアクセスしてみましょう。以下のように、おなじみのNode-redの画面が表示されればOKです。

これでNode-redのインストールは完了です。

node-red-contrib-ikea-home-smartのインストール

次に、Node-redからIKEA Gateway経由でスマート電球を操作するために必要な、node-red-contrib-ikea-home-smartをNode-redにインストールしていきます。

①パレットの管理

画面右上の「三」アイコンからメニューを表示し、「パレットの管理」を選択します。

②ノードの追加

画面左側にある「パレット」を選択し、次に「ノードを追加」タブを選択します。

③node-red-contrib-ikea-home-smartのインストール

検索欄に「tradfri」と入力して検索し、検索結果に出てきた「node-red-contrib-ikea-home-smart」の「ノードを追加」ボタンをクリックします。

なお、IKEAのスマート電球を操作するパレットは色々ありますが、「node-red-contrib-ikea-home-smart」が最も新しく、シンプルで使いやすそうでした！！

確認画面が出たら「追加」をクリックします。

しばらく待つと、以下のようにノード追加完了のメッセージが表示されます。

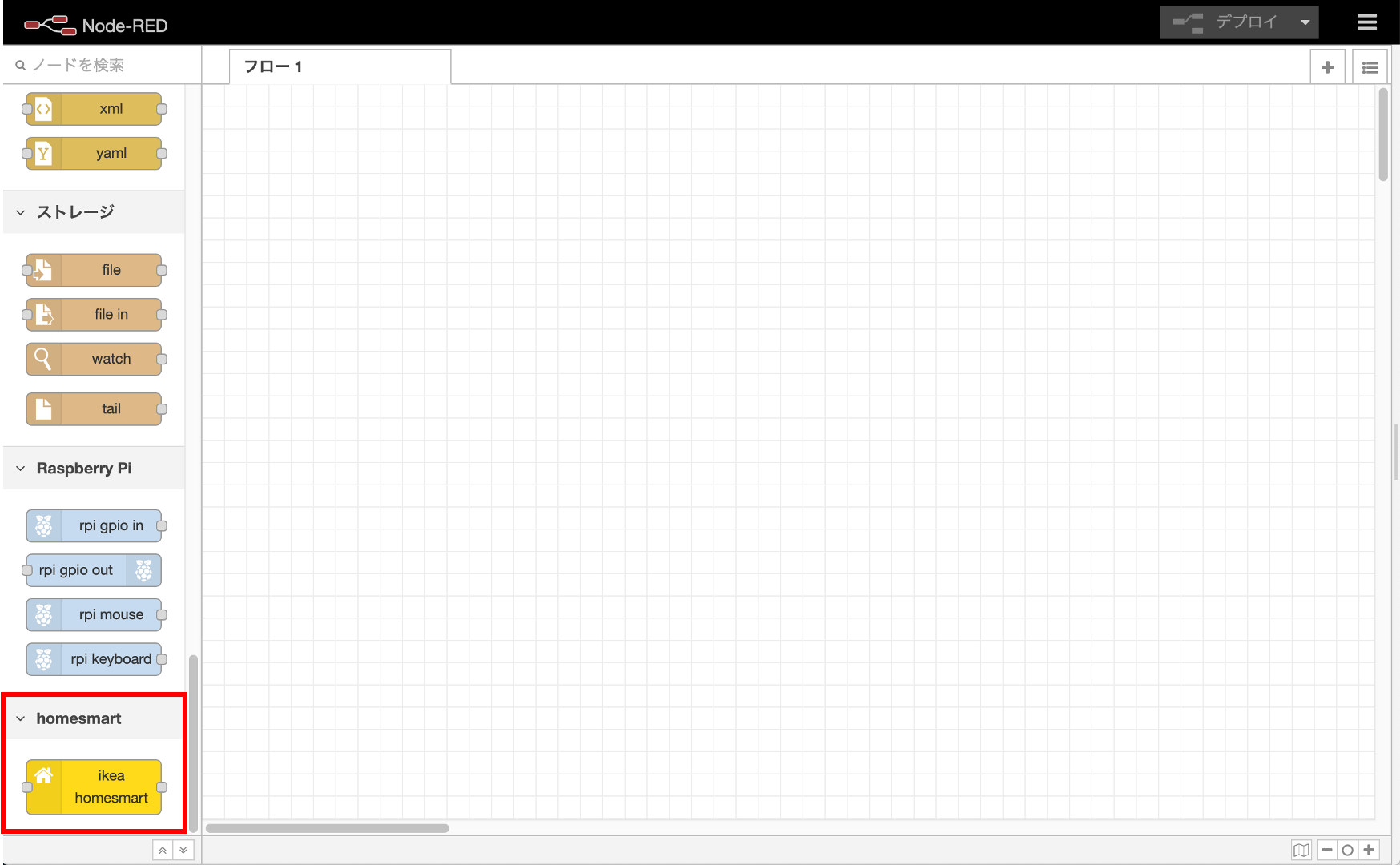

④追加ノードの確認

左側パレットに「ikea homesmart」というノードが追加されている事を確認します、

以上で、node-red-contrib-ikea-home-smartのインストールは完了です。

スマート電球の情報を取得する

ここからは、Node-redにノードを追加して、スマート電球の情報（明るさ、色など）を取得していきます。

①ikea homesmartノードの追加

左側パレットから、「ikea homesmart」ノードをフローにドラッグして追加します。追加したら、ノードをダブルクリックして設定画面を表示します。

②ikea-connectionの追加

設定画面の「connection」欄の右にある鉛筆アイコンをクリックします。

③ikea-connectionの設定

「Address」欄にTRADFRI GatewayのIPアドレスを、「Security Code」欄にTRADFRI Gatewayの裏側に貼ってあるシールに記載のセキュリティーコードを入力して、「追加」ボタンをクリックします。

④設定の完了

ikea-homesmartの設定画面に戻ったら、他の箇所は何も入力せずに「完了」ボタンをクリックします。一度、設定を完了しTRADFRI Gatewayに接続することで、TRADFRI Gatewayに接続されている機器情報を取得できます。

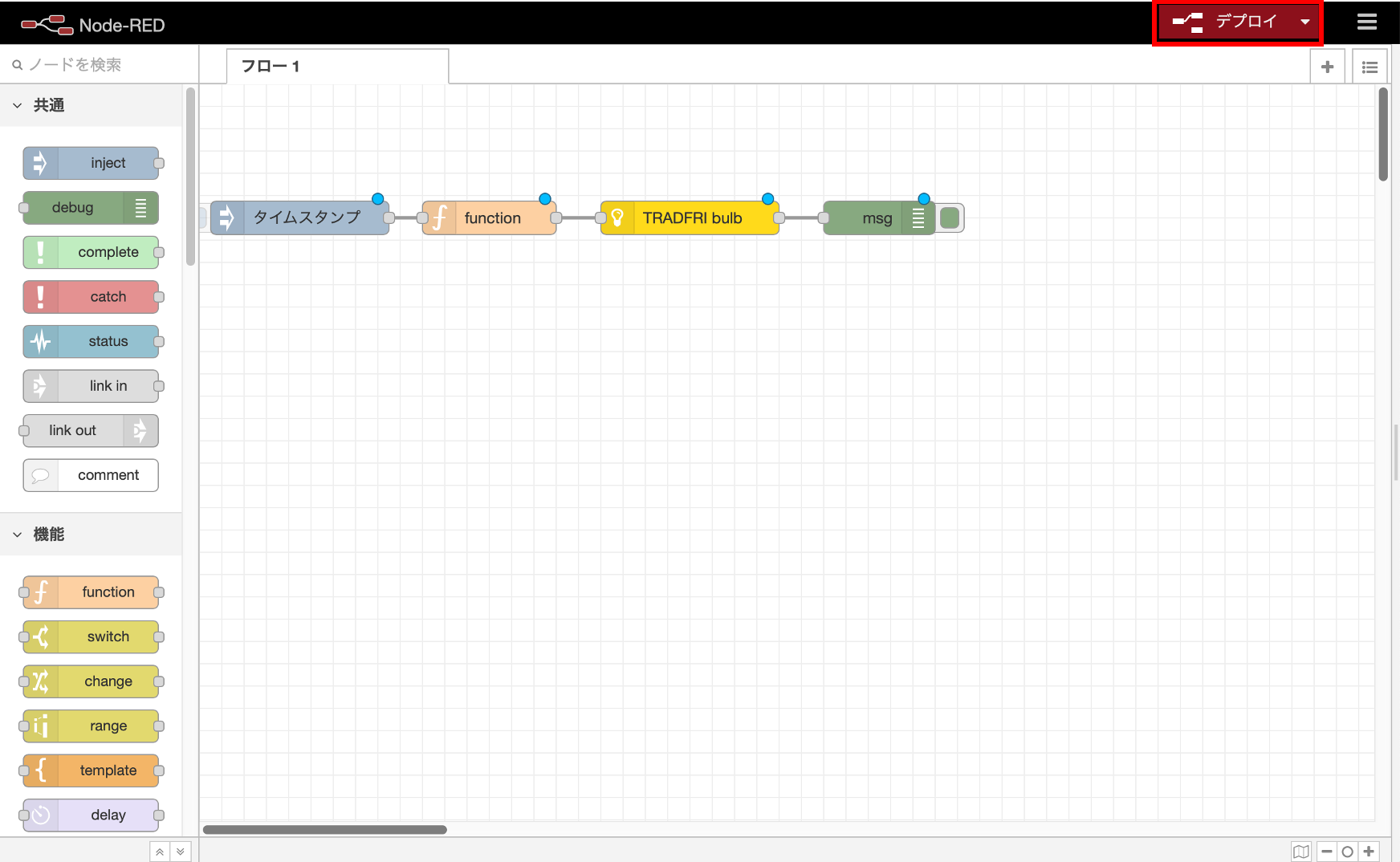

⑤デプロイ

画面右上の「デプロイ」ボタンをクリックし、ノードをデブロイします。

確認メッセージが出ますが、「デプロイの確認」ボタンをクリックします。

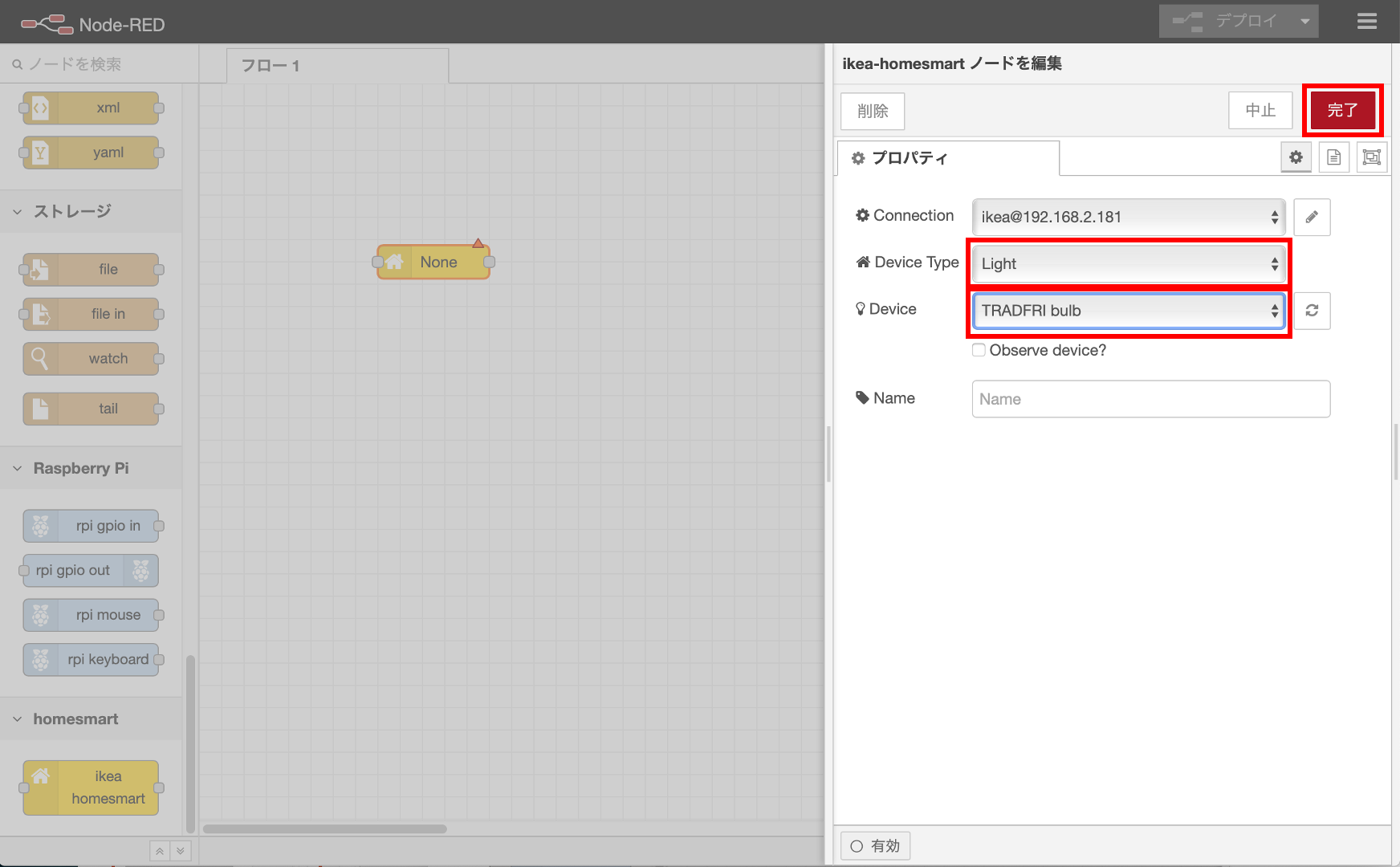

⑥ノードの設定

デプロイが完了したら、ノードの設定画面をもう一度開きます。ノードの設定画面で「Device Type」欄で「Light」、「Device」欄で情報を取得したいスマート電球を選択します。

⑦functionノードの追加

次に、TRADFRI Gateway に状態取得のコマンドを投げるために、functionノードをフローに追加します。ノードを追加したら、設定画面を表示し、以下のように１行目に「msg.payload=”status”」と入力します。このように設定することで、スマート電球の状態（status）を取得できます。
